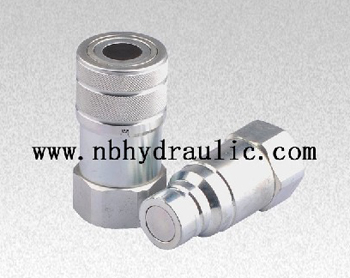

平面型快速接头 KSP1

上传时间：2013-11-28 10:45 阅读次数：

主要特征

符合 ISO16028 标准
无滴漏：防沙尘污染，防碰撞变形，单手操作，连接力小，带安全自锁，连接时可防空气进入液压系统中。

技术特点

材料：钢质或不锈钢，用于主要零件。
表面：镀锌处理
套筒：连接套筒和阳接头（用优质碳钢制成），阳接头经过淬火处理，具有对液压和机械冲击引起的最大抵抗力。
钢球锁定：耐用的钢球锁定机构，每次保证可靠连接。钢球数量多，使工作载荷分布均恒。
锥阀：阳接头与阳接头连接时，保证全开状态，断开时完全密封。
密封圈：NBR主料，PTFE辅料构成的O型密封圈，温度囊括-20℃到100℃
FKM主料，PTFE辅料构成的O型密封圈，温度可高达200℃
如有其它要求，可协商

产品说明

KSP1 规格-平面型
材质：碳钢，表面镀环保锌
密封件：以NBR为标准
挡圈：铁氟龙
工作温度：在标准NBR范围内，承受-25℃ + 125℃的温度

力浦液压	国际标准	L1	L2	L3	ØD	S1	S2	T	母接头编号	公接头编号
04	6.3	100.0	58.5	53.3	28.0	22.0	22.0	1/4"BSP	KSP1-04-04F-BSP	KSP1-04-04M-BSP
								1/4"NPT	KSP1-04-04F-NPT	KSP1-04-04M-NPT
						24.0	24.0	3/8"BSP	KSP1-04-06F-BSP	KSP1-04-06M-BSP
								3/8"NPT	KSP1-04-06F-NPT	KSP1-04-06M-NPT
06	10	121.0	73.5	61.2	32.0	27.0	27.0	3/8"BSP	KSP1-06-06F-BSP	KSP1-06-06M-BSP
								3/8"NPT	KSP1-06-06F-NPT	KSP1-06-06M-NPT
								1/2"BSP	KSP1-06-08F-BSP	KSP1-06-08M-BSP
								1/2"NPT	KSP1-06-08F-NPT	KSP1-06-08M-NPT
08	12.5	143.5	73.4	74.0	38.0	32.0	32.0	1/2"BSP	KSP1-08-08F-BSP	KSP1-08-08M-BSP
								1/2"NPT	KSP1-08-08F-NPT	KSP1-08-08M-NPT
						36.0	36.0	3/4"BSP	KSP1-08-12F-BSP	KSP1-08-12M-BSP
								3/4"NPT	KSP1-08-12F-NPT	KSP1-08-12M-NPT
12	20	154.0	95.0	87.0	48.0	41.0	41.0	3/4"BSP	KSP1-12-12F-BSP	KSP1-12-12M-BSP
								3/4"NPT	KSP1-12-12F-NPT	KSP1-12-12M-NPT
		160.0	95.0	87.0				1"BSP	KSP1-12-16F-BSP	KSP1-12-16M-BSP
								1"NPT	KSP1-12-16F-NPT	KSP1-12-16M-NPT
16	25	177.0	109.5	92.0	55.0	50.0	50.0	1"BSP	KSP1-16-16F-BSP	KSP1-16-16M-BSP
								1"NPT	KSP1-16-16F-NPT	KSP1-16-16M-NPT
								1-1/4"BSP	KSP1-16-20F-BSP	KSP1-16-20M-BSP
								1-1/4"NPT	KSP1-16-20F-NPT	KSP1-16-20M-NPT

KSP1 技术参数

公称通径		最大工作压力	额定流量	最小爆破压力			泄漏量
公称通径		最大工作压力	额定流量	公接头	母接头	连接	泄漏量
LPH	ISO	(bar)	(l/m)	(bar)	(bar)	(bar)	(cc)
04	6.3	315	12	1800	1260	1430	0.008
06	10	250	23	1640	1000	1610	0.01
08	12.5	250	45	1560	1100	1900	0.012
12	20	250	100	1400	1100	1400	0.02
16	25	250	189	1300	1000	1400	0.03

保护帽和保护塞

力浦液压	国际标准	母接头保护塞	公接头保护帽	颜色	材质
04	6.3	KSP-04F-PVC	KSP-04M-PVC	红色	塑料+橡胶
06	10	KSP-06F-PVC	KSP-06M-PVC	红色	塑料+橡胶
08	12.5	KSP-08F-PVC	KSP-08M-PVC	红色	塑料+橡胶
12	20	KSP-12F-PVC	KSP-12M-PVC	红色	塑料+橡胶
16	25	KSP-16F-PVC	KSP-16M-PVC	红色	塑料+橡胶
