DFD-J 不锈钢系列液、气电磁阀

上传时间：2013-11-25 16:19 阅读次数：

DFD-25J
DFD-25JK

DFD-J 不锈钢系列液、气电磁阀，G3/8" ~G3"详细介绍：
适用介质：液体、水、气体，油（20CST以下）
介质温度：-5 ~ 80℃
动作方式：先导式
工作压力：常闭式：0.3~12 kgf/cm²
常开式：0.3~8 kgf/cm²
阀体材质：不锈钢（精密铸造）
膜片式密封，膜片材质丁腈橡胶（NBR）
线圈保护等级：塑封线圈IP65

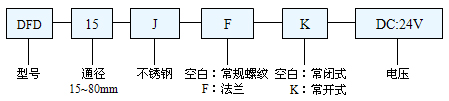

订货代码：	产品认证：

特殊订货：
※图示结构与DFD相同
※如您需要工作压力16 kgf/cm²可在订货中提出
※如您选购氟橡胶膜片（Viton）则在订单中注明V，其介质最高温度可达到130℃；
※如您选购三元乙丙胶膜片（EPDM）则注明E，其介质最高温度可达到110℃.
技术参数（常闭）

型号	DFD-15J	DFD-20J	DFD-25J	DFD-32J	DFD-40J	DFD-50J	DFD-25JF	DFD-32JF	DFD-40JF	DFD-50JF	DFD-65JF	DFD-80JF
连接方式	G1/2"	G3/4"	G1"	G1¼	G1½	G2"	法兰	法兰	法兰	法兰	法兰	法兰
通径 (mm)	15	20	25	32	40	50	25	32	40	50	65	80
Cv值	3.73	7	11.1	14	24.5	35	11.1	14	24.5	35	52	82
长L (mm)	80	87	108	130	145	177	142	158	172	204	256	275
高H (mm)	105	114	122	131	142	155	165	185	196	200	248	268
介质温度 ℃	-5 ~ 80℃
工作压力(压差)(bar)	常闭:0.3~12 常开: 0.3~8
最大耐压力(bar)	16
额定电压	220VAC/ 50HZ 25VA; 110 VAC/50HZ 26VA; DC24 12 W; DC12 14W ; 上下浮动:±10%；其他电压可已定制
阀体材料	不锈钢: SUS304或SUS316
